Настенное крепление, iiyama, MD-WM15060, Макс. нагрузка - 125 кг, Диагональ экрана 105", Чёрный

Настенное крепление iiyama MD-WM15060

iiyama MD-WM15060 — универсальный настенный кронштейн фиксированного типа для крупноформатных дисплеев и интерактивных панелей. Рассчитан на экраны с креплением VESA до 1500 x 600 мм и весом до 125 кг, то есть на панели диагональю вплоть до 105 дюймов в горизонтальной (landscape) ориентации.

Это профессиональное решение инсталляционного класса: оно предназначено для школ, учебных аудиторий, конференц-залов и других общественных зданий, где панель висит постоянно, к ней имеют доступ посторонние люди, и требования к надёжности и безопасности крепления выше бытовых.

Конструкция и принцип работы

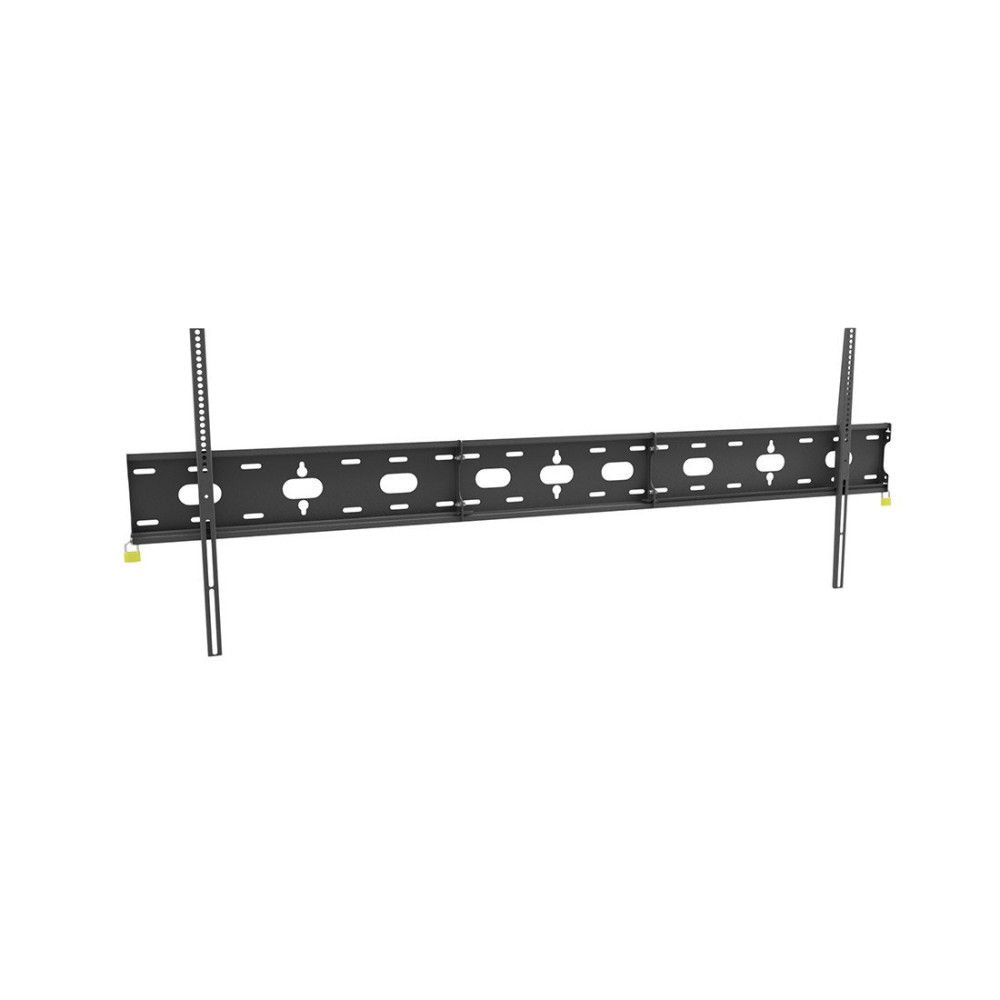

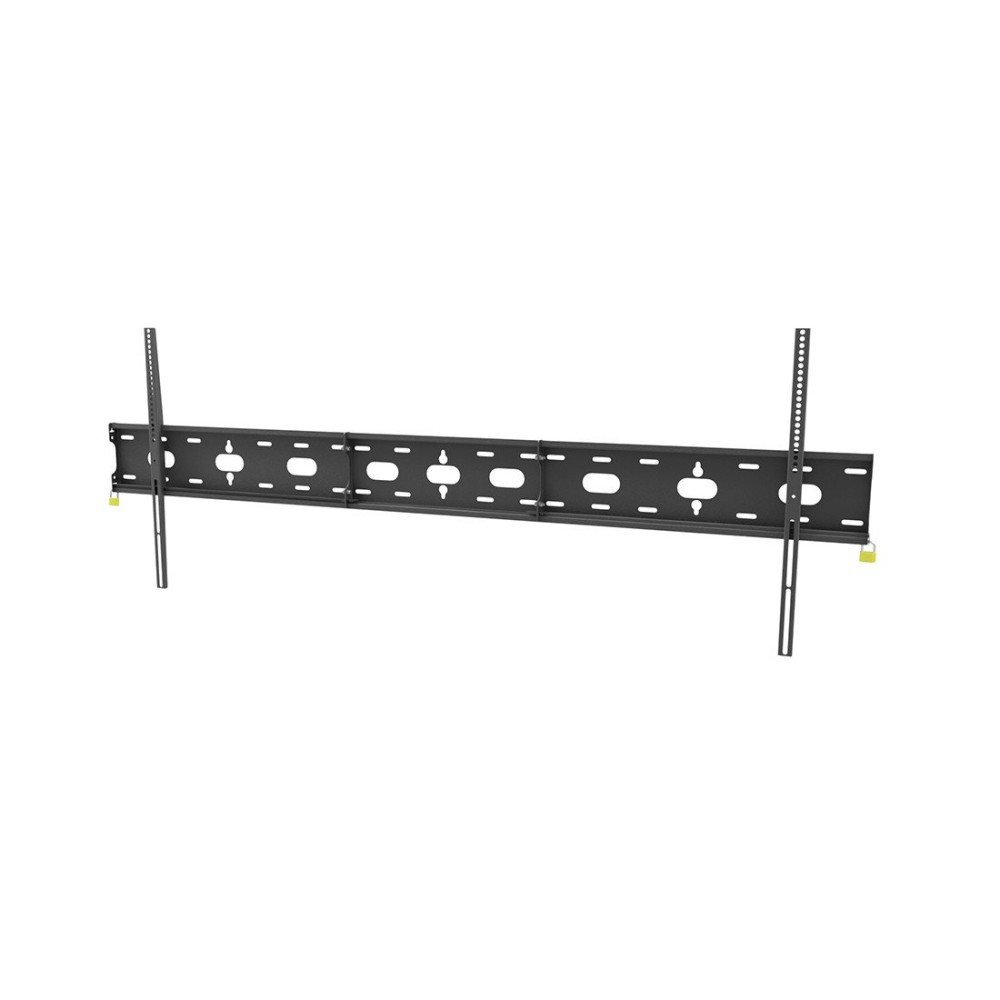

Кронштейн состоит из длинной настенной планки (плиты) и двух вертикальных кронштейнов-«рук», которые прикручиваются к задней панели дисплея через отверстия VESA. Дисплей вместе с закреплёнными на нём «руками» навешивается крюками на настенную планку — это и есть система быстрой и простой фиксации (easy and quick fixation system).

Практическое преимущество такой схемы: тяжёлую панель не нужно удерживать в воздухе, одновременно попадая винтами в отверстия. Сначала на стену монтируется и выравнивается планка, отдельно к панели прикручиваются кронштейны, и лишь затем экран навешивается на планку — это единственная операция, требующая нескольких человек, и она занимает секунды.

Крепление фиксированное: экран располагается параллельно стене, без наклона и поворота. Для интерактивных панелей это правильный выбор — при работе касанием жёсткость и неподвижность конструкции важнее регулировок.

Совместимость по VESA

Поддерживаемый диапазон — от VESA 100 x 100 мм до VESA 1500 x 600 мм. Подтверждённые стандарты крепления:

100x100, 200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 600x600, 800x600, 1500x600 мм.

Такой охват означает, что один и тот же кронштейн подходит и для монитора среднего размера, и для интерактивной панели 86" или 105". Для организации, закупающей разные модели экранов, это позволяет стандартизировать крепления вместо подбора отдельного кронштейна под каждую панель.

Нагрузка

Максимальная нагрузка — 125 кг на дисплей. Запас значительный: интерактивные панели 86" весят порядка 60–70 кг, 98–105" — около 90–110 кг. При выборе крепления следует учитывать не только вес панели, но и способность самой стены нести такую нагрузку: для гипсокартонных перегородок необходима закладная конструкция или монтаж в несущий профиль, для газобетона и пустотелого кирпича — специальные анкеры соответствующего типа.

Габариты и посадочные размеры

• Габариты изделия (Ш x В x Г): 1813 x 640 x 37,5 мм
• Длина настенной планки: 1813 мм, межцентровое расстояние крайних точек — 1780 мм
• Шаг монтажных отверстий по горизонтали: 660 / 460 / 660 мм
• Вертикальный шаг отверстий в планке: 100 мм и 175 мм
• Диаметр монтажных отверстий: 8,5 мм и 9 мм
• Крепёж в VESA-отверстия дисплея: M6, глубина захода до 16 мм
• Толщина конструкции: 37,5 мм — отступ панели от стены около 28 мм

Малая толщина 37,5 мм даёт «заподлицо» установленный экран без выступающего зазора — аккуратный вид в аудитории или переговорной. При этом при проектировании нужно учитывать, что за панелью останется немного места, поэтому кабели и разъёмы подключаются до навешивания экрана (это отдельно указано в инструкции по монтажу).

Защита от несанкционированного снятия

Конструкция предусматривает два уровня фиксации экрана на стене:

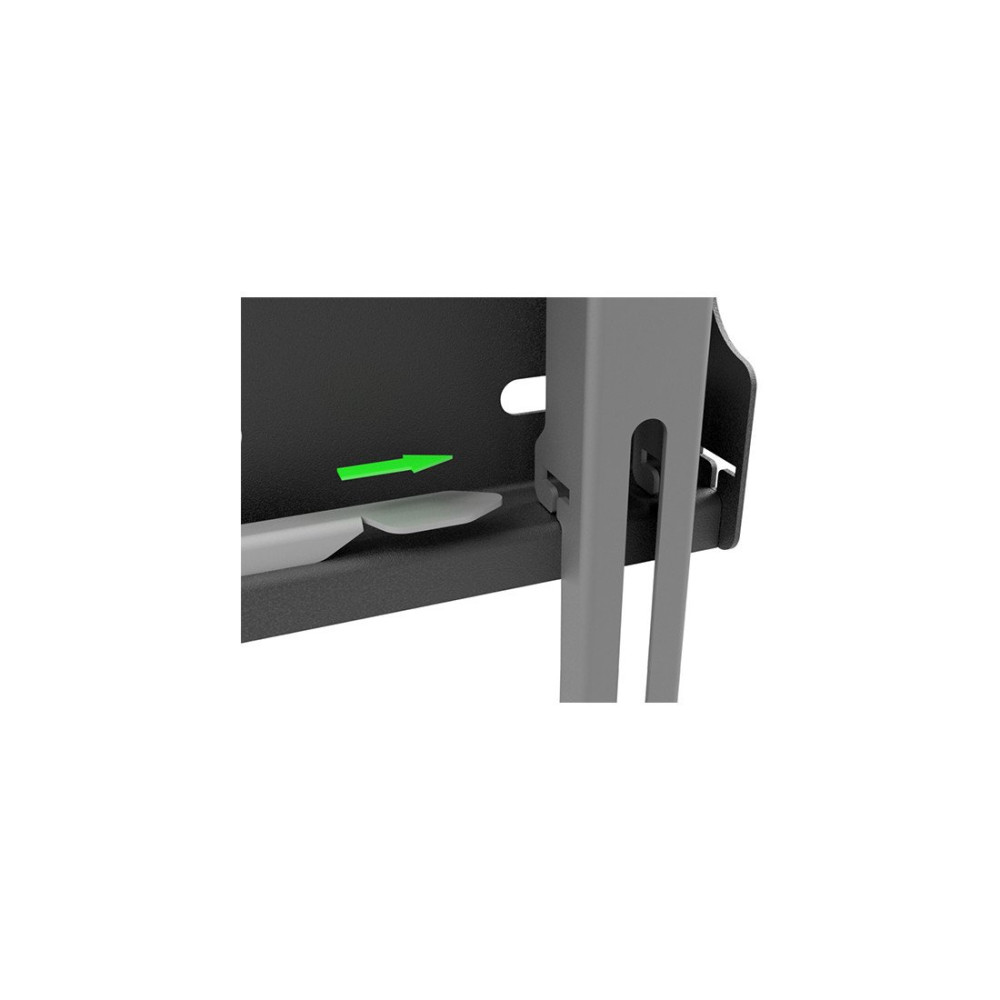

• Блокирующий элемент в «Т»-образное отверстие — вставляется так, что проходит через настенную планку и оба кронштейна, исключая случайное или несанкционированное снятие панели с крюков.
• Проушина для навесного замка — через отверстия в блокирующем элементе и настенной планке продевается дуга замка, после чего снять дисплей без ключа невозможно.

Это важная функция именно для школ, вузов, библиотек и общественных помещений: панель стоимостью в несколько тысяч долларов физически невозможно снять со стены, а сама блокировка одновременно защищает от падения экрана при случайном задевании снизу.

Порядок монтажа (по инструкции производителя)

1. Сборка настенной планки.
2. Разметка отверстий под анкеры по планке.
3. Сверление отверстий в стене.
4. Вкручивание одного центрального винта с зазором около 5 мм между головкой винта и стеной.
5. Навешивание планки на этот винт.
6. Выравнивание планки по уровню и затяжка остальных винтов.
7. Укладка дисплея экраном вниз на плоскую мягкую поверхность и прикручивание двух кронштейнов к VESA-отверстиям; ряд отверстий на кронштейне должен быть направлен к верхней части дисплея. При слишком большой длине винтов применяются проставки (spacers) из комплекта.
8. Подключение всех кабелей питания и сигнала к дисплею — до навешивания на стену.
9. Навешивание кронштейнов дисплея на настенную планку с контролем надёжного зацепления обоих крюков.
10. Установка блокирующего элемента в «Т»-образное отверстие и, при необходимости, навесного замка.

Рекомендация с зазором 5 мм на центральном винте — практичный приём: планка сначала навешивается на один винт, свободно проворачивается для выставления по уровню и только затем фиксируется окончательно. Это позволяет выровнять длинную 1,8-метровую планку силами одного монтажника.

Комплектация и оснащение

• Настенная планка
• Два монтажных кронштейна («руки») с крюками
• Блокирующий элемент с проушиной под навесной замок
• Крепёжный набор, включая винты M6 и проставки для случаев, когда штатные винты слишком длинные для посадочных отверстий дисплея
• Инструкция по монтажу (EN/DE/FR)

Наличие проставок в комплекте — деталь, которая на практике часто определяет успешность монтажа: у многих панелей VESA-отверстия имеют ограниченную глубину, и без проставок винт либо не затягивается, либо упирается в корпус.

Где применяется

• Учебные аудитории, классы, лекционные залы — интерактивные панели 75–105".
• Конференц-залы и переговорные комнаты.
• Общественные здания — библиотеки, центры обслуживания, холлы, спортивные и культурные объекты.
• Корпоративные информационные экраны и дисплеи большого формата в горизонтальной ориентации.
• Любые инсталляции, где требуется фиксированное крепление тяжёлого экрана с защитой от снятия.

Ключевые характеристики кратко

• Тип: настенное крепление фиксированного типа (без наклона и поворота)
• Максимальная нагрузка: 125 кг на дисплей
• VESA: от 100 x 100 мм до 1500 x 600 мм (в т.ч. 400x400, 600x400, 600x600, 800x600, 1500x600)
• Рекомендуемый размер дисплея: до 105" в горизонтальной ориентации
• Габариты: 1813 x 640 x 37,5 мм
• Отступ от стены: около 28 мм
• Крепёж к дисплею: M6, до 16 мм; в комплекте проставки
• Быстрая система навешивания на крюки, выравнивание по уровню на центральном винте
• Защита от снятия: блокирующий элемент + проушина под навесной замок
• EAN: 5902841101234
