Видеостенный дисплей, Dahua, DHI-LS460UDM-UF, 46"

Видеостенный дисплей Dahua DHI-LS460UDM-UF 46"

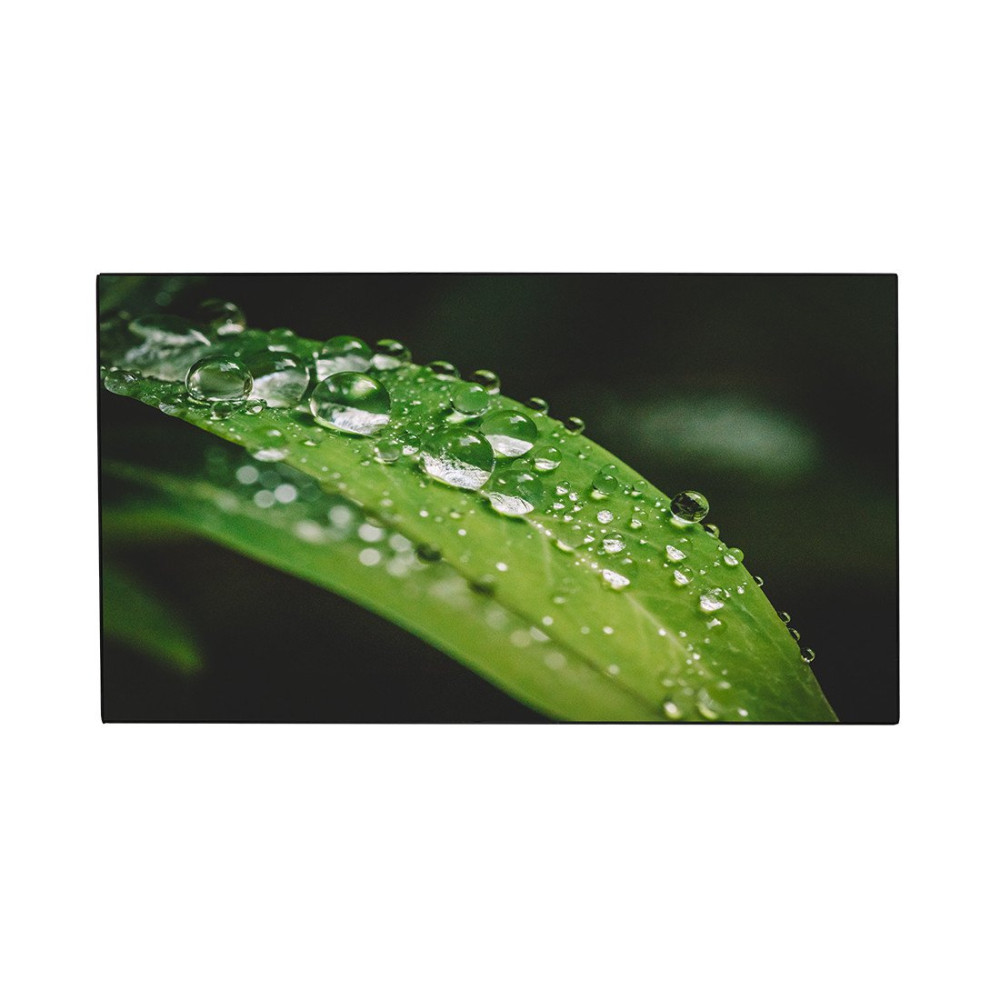

Dahua DHI-LS460UDM-UF — профессиональный дисплей серии Ultra с диагональю 46 дюймов, предназначенный для сборки видеостен. Это не телевизор и не обычная информационная панель: устройство спроектировано так, чтобы из нескольких таких модулей собиралась единая большая картинка. Отсюда его главная особенность — сверхузкая рамка 1,7 мм между панелями, минимальный «шов» в месте стыка соседних экранов.

Модуль рассчитан на круглосуточную работу в режиме 24/7 и используется в ситуационных и диспетчерских центрах, центрах видеонаблюдения, залах совещаний, а также в коммерческих и презентационных пространствах.

Что такое узкая рамка 1,7 мм и почему это главное

При сборке видеостены качество восприятия определяется шириной линии стыка между модулями. У этой модели заявлены два параметра:

• B2B (рамка к рамке) — 1,7 мм: 0,9 мм сверху/слева и 0,8 мм снизу/справа. Это расстояние между корпусами двух соседних панелей.
• A2A (активная область к активной области) — 2,45 мм: 1,5 мм сверху/слева и 0,95 мм снизу/справа. Это фактическая ширина «чёрной полосы», которую видит зритель между изображениями.

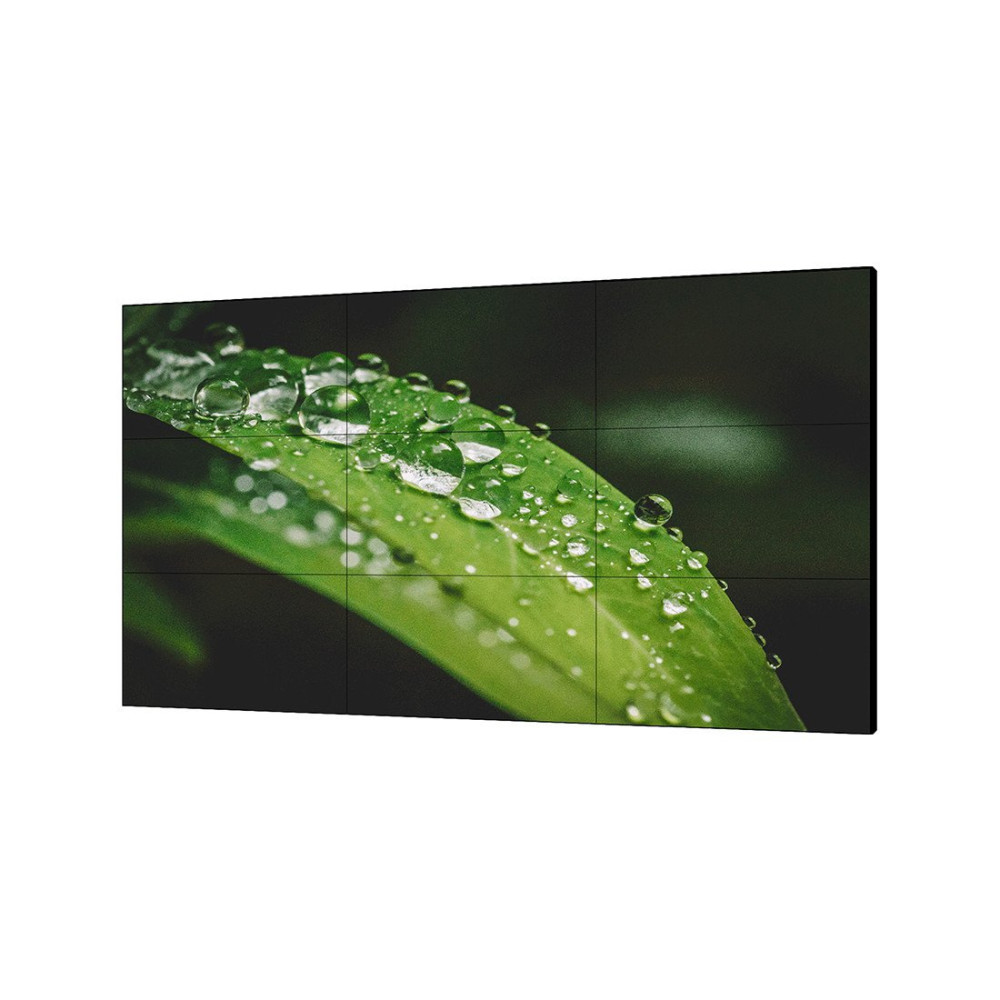

Шов около 2,5 мм — уровень, при котором на расстоянии просмотра линии стыков практически перестают мешать: карта, схема объекта или таблица, растянутые на всю стену, читаются как единое изображение, а не как набор отдельных экранов.

Панель и качество изображения

• Тип панели — промышленная ADS-матрица. Промышленный класс означает расчёт на непрерывную работу без выключения, в отличие от бытовых панелей.
• Разрешение — 1920 x 1080 (Full HD) на модуль. При сборке стены разрешения модулей суммируются: например, видеостена 3x3 даёт суммарно 5760 x 3240 точек.
• Подсветка — Direct LED (прямая подсветка массивом светодиодов): более равномерная яркость по полю экрана, чем у боковой подсветки, что критично именно для видеостен, где неравномерность соседних модулей сразу заметна.
• Яркость — 500 кд/м². Запас для хорошо освещённых диспетчерских и холлов.
• Контрастность — 1200:1.
• Углы обзора — 178° по горизонтали и вертикали. Для видеостены это обязательное требование: боковые модули большой стены зритель всегда видит под углом, и картинка на них не должна отличаться по яркости и цвету от центральных.
• Время отклика — 8 мс (G-to-G), достаточно для видеопотоков с камер и динамичного контента.
• Глубина цвета — 8 бит (16,7 млн оттенков), цветовая температура 10 000 K.
• Плотность пикселя — 48 dpi.

Заводская калибровка цвета. Модули проходят калибровку на производстве для обеспечения однородности цветопередачи. Это ключевой параметр для видеостены: если экраны различаются по оттенку белого, стена выглядит «лоскутной» независимо от узости швов.

Антибликовое покрытие — обработка поверхности Haze 25%, твёрдость 3H. Матовая поверхность гасит отражения от светильников и окон, а твёрдость 3H защищает от царапин при обслуживании.

Функции обработки изображения

• Встроенная функция сшивки изображения (picture splicing) — каждый модуль сам «вырезает» свою часть из общего кадра, поэтому простую видеостену можно построить без внешнего контроллера: сигнал раздаётся по цепочке, а конфигурация задаётся на самих дисплеях.
• 3D-шумоподавление — снижение шумов на видеосигнале. Особенно полезно в системах видеонаблюдения, где поток с камер часто сжат и содержит шум, особенно при ночной съёмке.

Интерфейсы

Входы: VGA (D-Sub) x1, DVI-D x1, HDMI x2, DisplayPort x1, RS232 x1, аудио x1, ИК x1.
Выходы: DisplayPort x1, RS232 x1, аудио x1.

Набор разъёмов позволяет подключать как современные источники (4K-контроллеры видеостен, ПК, серверы видеонаблюдения), так и устаревшее оборудование по VGA и DVI без переходников — в диспетчерских это встречается регулярно.

Гирляндное подключение (daisy chain) по DisplayPort — главное удобство при монтаже. Вход DP IN и HDMI 1 принимают сигнал до 4K@60 Гц, а выход DP OUT передаёт до 4K@30 Гц на следующий модуль. Таким образом один кабель заводится в первый дисплей, а далее модули соединяются последовательно между собой — не нужно тянуть отдельную линию от контроллера к каждому экрану, что сокращает количество кабелей, число портов на контроллере и трудоёмкость монтажа.

Выходы RS232 и аудио также позволяют строить последовательные цепочки управления и звука по всей стене.

Управление

Поддерживается двойной режим управления: ИК (пульт) и RS232, в том числе управление с компьютера. Через RS232 система управления или ПК оператора может централизованно включать и выключать всю стену, переключать входы, менять параметры изображения и опрашивать состояние модулей — это стандартный способ администрирования видеостены, работающей круглосуточно.

Конструкция, охлаждение и надёжность

• Профессиональная система теплоотвода — продуманный тепловой расчёт корпуса продлевает срок службы панели и электроники, что особенно важно при работе 24/7 и при плотной установке модулей вплотную друг к другу.
• Встроенный блок питания — внешние адаптеры не требуются, за стеной нет россыпи блоков питания; низкое энергопотребление и сверхтихая работа.
• Модульная конструкция с несколькими вариантами установки — упрощает монтаж и последующее обслуживание отдельного модуля.
• MTBF 50 000 часов — расчётная наработка на отказ, около 5,7 лет непрерывной работы.

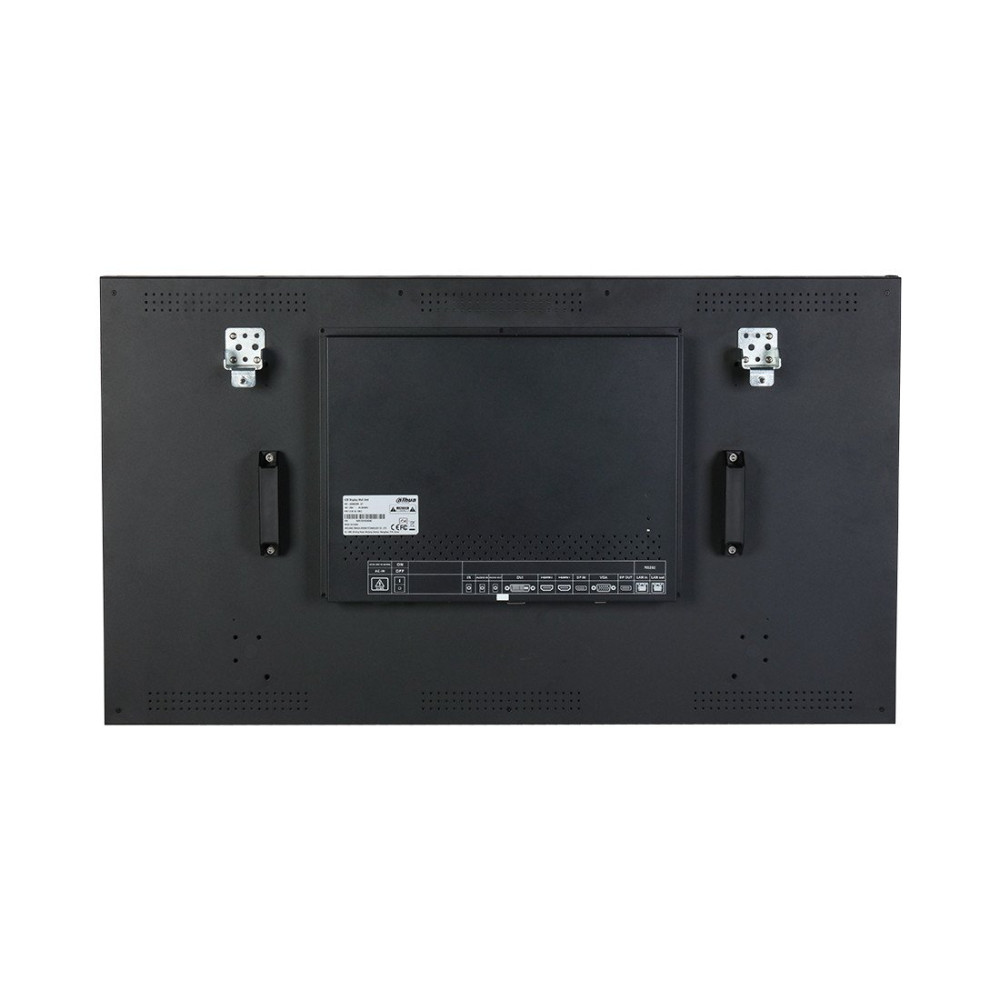

Монтаж

• Варианты установки: на стену и на напольную стойку (floor-standing).
• Крепление VESA 600 x 400 мм, винты M6.
• Габариты изделия: 1021,2 x 575,8 x 122,7 мм.
• Вес нетто: 17,9 кг; вес брутто: 25,1 кг.
• Габариты в упаковке: 1200 x 815 x 265 мм.

При проектировании видеостены размеры модуля 1021,2 x 575,8 мм используются для расчёта итогового полотна: например, конфигурация 2x2 даёт стену примерно 2042 x 1152 мм, 3x3 — около 3064 x 1727 мм. Глубина 122,7 мм учитывается при выборе кронштейнов и расчёте нишевого пространства.

Питание и условия эксплуатации

• Электропитание: AC 100–240 В, 50/60 Гц
• Типичное энергопотребление: 120 Вт
• Максимальное энергопотребление: 140 Вт
• Потребление в режиме ожидания: менее 0,5 Вт
• Класс энергоэффективности (EU): G
• Рабочая температура: 0 °C…+50 °C
• Влажность: 10–80% без конденсации

При расчёте электропитания видеостены типичное потребление умножается на число модулей: стена 3x3 потребляет порядка 1080 Вт в типичном режиме и до 1260 Вт на максимуме — это нужно учитывать при выборе линии питания и ИБП. Рабочий диапазон до +50 °C даёт запас для помещений с плотной установкой оборудования.

Где применяется

• Центры видеонаблюдения — вывод множества камер на одну большую поверхность.
• Ситуационные и диспетчерские центры, ЦУП — карты, схемы, телеметрия, дашборды.
• Залы совещаний и конференц-залы — крупноформатный показ презентаций и данных.
• Коммерческие и презентационные пространства — холлы, шоурумы, выставочные стенды, торговые центры.

Ключевые характеристики кратко

• Диагональ: 46" (16:9), панель промышленного класса ADS
• Разрешение: 1920 x 1080 (Full HD)
• Рамка: B2B 1,7 мм; A2A 2,45 мм
• Подсветка: Direct LED; яркость 500 кд/м²; контрастность 1200:1
• Углы обзора: 178°/178°; время отклика 8 мс; цвет 8 бит (16,7 млн)
• Покрытие: антибликовое, Haze 25%, 3H; заводская калибровка цвета
• Режим работы: 24/7; MTBF 50 000 ч
• Входы: VGA, DVI-D, HDMI x2, DP, RS232, аудио, ИК
• Выходы: DP (гирлянда до 4K@30 Гц), RS232, аудио; вход до 4K@60 Гц по DP IN / HDMI 1
• Функции: сшивка изображения, 3D-шумоподавление
• Управление: ИК + RS232, с ПК
• Питание: AC 100–240 В; 120 Вт типично / 140 Вт макс. /
• Монтаж: стена или напольная стойка; VESA 600 x 400 мм, M6
• Габариты: 1021,2 x 575,8 x 122,7 мм; вес 17,9 кг (брутто 25,1 кг)
• Рабочая температура: 0 °C…+50 °C
